1～10X变倍激光扩束镜设计

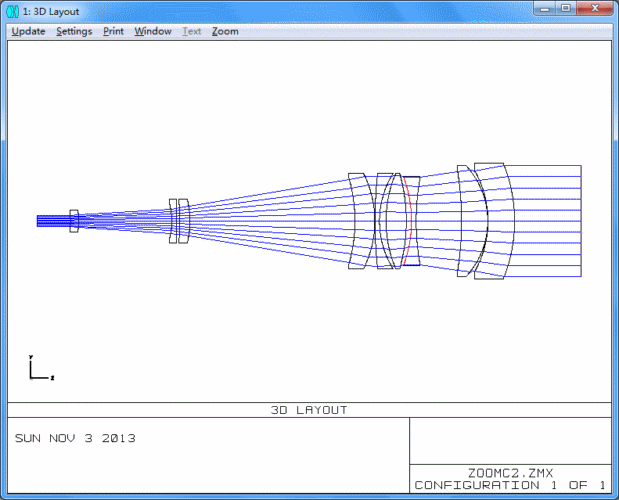

介绍了一种1～10X的变倍激光扩束镜头的应用设计，由于采用了开普勒式结构，激光扩束镜中间不能有实焦点，也不能有胶合面，由于采用了开普勒式结构，激光扩束镜中间不能有实焦点，也不能有胶合面，于是采用伽利略式结构9片玻璃，如附图所示。

 设计波长：632nm

 倍率：1～10X

 输入光束直径：<=5mm

 输出光束直径：<=50mm

设计上是确保全程全孔径出射光线与光轴夹角小于0.03度

总长200mm

按此在新窗口浏览图片 按此在新窗口浏览图片 按此在新窗口浏览图片
　
